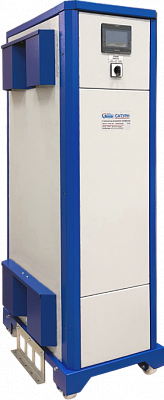

Промышленный стабилизатор напряжения СНЭ-Т-20-М IP54, работающий по электромеханическому принципу, предназначен для стабилизации напряжения в трёхфазных сетях с напряжением 220/380 В и частотой 50 Гц.
Устройство оснащено высокочастотными фильтрами с элементами защиты от мощных импульсных помех. Это позволяет защитить нагрузку от высоковольтных выбросов и шумов, вызванных грозовыми разрядами, переходными процессами в сети, сварочным оборудованием, транспортом и другими факторами.
Промышленные стабилизаторы Сатурн используются для питания и защиты башенных кранов, промышленного, лифтового и телекоммуникационного оборудования, обрабатывающих центров с числовым программным управлением и медицинского оборудования.
Конструкция промышленного стабилизатора СНЭ-Т-20-М IP54
Трёхфазный промышленный стабилизатор выполнен в едином корпусе по блочной схеме. Это упрощает обслуживание и ремонт устройства. Для защиты от коррозии металлический корпус покрыт краской RAL 7035. Для удобства транспортировки и перемещения корпус оснащён подвижными колёсиками.
Основу стабилизатора составляют высококачественные автотрансформаторы (латры) от немецкой компании Thalheimer Transformatorenwerke GmbH (TTW). Они обеспечивают высокую точность стабилизации, плавную регулировку напряжения и надёжную работу на протяжении долгого времени. Щёточный узел автотрансформатора не включён в цепь нагрузки и работает с малыми токами, что способствует минимальному износу механических частей.
Унифицированная плата управления на основе микропроцессора контролирует параметры сети с частотой 3200 раз в секунду и обеспечивает мгновенную реакцию стабилизатора на изменения напряжения.
Встроенный блок реле контроля фаз (РКФ) обеспечивает отключение стабилизатора и защиту нагрузки от:
чередования фаз;
«слипания» фаз;
обрыва нейтрали;
пропадания одной из фаз;
перекоса фаз.
В этих ситуациях блок РКФ обесточивает нагрузку, предотвращая более серьёзные повреждения.
Электропривод от компании Mitsubishi (Япония) обеспечивает быстрое реагирование на изменения напряжения. Устройство соответствует климатическому исполнению УХЛ 4 по ГОСТ 15150–69 и предназначено для эксплуатации в помещениях с температурой окружающей среды от +40°С до -25°С и относительной влажностью не более 80% при атмосферном давлении 750±30 мм рт. ст.
Промышленный стабилизатор напряжения СНЭ-Т-20-М IP54 оснащён эргономичным сенсорным монитором, который отображает:
информацию о режимах работы стабилизатора (включение/выключение нагрузки, информация об аварии);
показатели основных параметров трёхфазной сети (входное/выходное напряжение и ток нагрузки по трём фазам).
