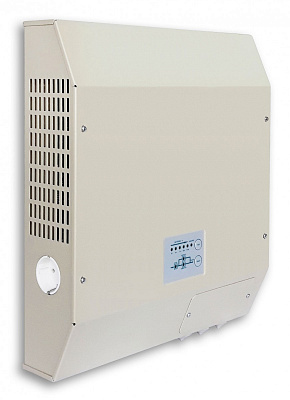

фото СДП-1-3-220-Н

Стабилизатор напряжения СДП-1-3-220-Н

32 500 руб.
Гарантия: 1 год.


Похожие товары:


Штиль ИнСтаб iS3500

22649 руб.

Услуги и сервис

Заказать услугу сервис-центра
Описание

Электронные однофазные стабилизаторы ступенчатого типа предназначены для стабилизации входного напряжения до 220 вольт с пониженных или повышенных значений входящего электричества. Но помимо нормализации входного напряжения, бывают случаи, когда нужно изменять и форму напряжения с пилообразной на чистый синус. Из стационарной линии электропередач приходит напряжение в виде волны, такая форма называется синусоидальная или чистый синус. Многим электроприборам требуется напряжения именно такой формы. Бензиновые генераторы или бытовые дизельные электростанции имеют выходное пилообразное напряжение, что не приемлемо для питания автоматики котлов отопления, циркуляционных насосов и компрессоров холодильника. Чтобы изменить форму напряжения и подавать потребителям электричество в 220 вольт нужно применять стабилизатор напряжения с двойным преобразованием электрического тока.

Бытовой однофазный стабилизатор напряжения с двойным преобразованием СДП-1/1-3-220Н предназначен для стабилизации выходного напряжения до 220 вольт и при необходимости изменяет форму напряжения в чистый синус. В своей конструкции он имеет выпрямитель переменного тока в постоянный, корректор и инвертор, который преобразует постоянный ток, обратно в переменный ток высокого качества.

Аппарат работает при значениях напряжения на входе от 120 до 295 вольт, если подключена нагрузка не более 1 кВт. Когда нагрузка до 1.6 кВт диапазон стабилизации составляет от 140 до 295 вольт и при подключении 2.1 кВт стабилизатор работает с напряжением от 160 до 295 вольт.

Выпрямитель нужен в конструкции стабилизатора СДП-1/3-220Н, для изменения типа тока из переменного в постоянный. Корректор коэффициента мощности подавляет возникающие в электросети помехи. Инвертор преобразует постоянный ток в переменный частотой 50 Гц. Не зависимо от того какого качества электричества будет на входе, после стабилизатора напряжения СДП-1/1-3-220-Н подаётся, подключённой технике, напряжение номиналом 220 вольт синусоидальной формы. Это единственный тип стабилизаторов напряжения переменного тока, который позволяет убрать мерцания источников освещения.

В конструкции стабилизаторов напряжения переменного тока с двойным преобразованием отсутствует ступенчатый трансформатор. Процесс нормализации напряжения происходит за счёт широтно—импульсной модуляции, стабилизация происходит плавно без скачков. Помимо стабилизации переменного тока и изменения формы напряжения, стабилизаторы серии СДП не пропускают импульсы и наводки, защищают технику от короткого замыкания.

Если к устройству подключается техника с большими пусковыми токами, то запуск можно производить через встроенный байпас, а потом переводить аппарат в режим стабилизации. Точность работы устройства составляет 2 %. Размещается стабилизатор СДП-1/3-220Н на стене, подключается через клеммную колодку. Для подсоединения нагрузки на корпусе имеются две EURO-розетки. Охлаждения принудительное, осуществляется с помощью двух вентиляторов установленных на боковой стороне.

Характеристики
Количество фаз: Одна
Габариты, мм: высота 510 ширина 430 глубина 100
КПД не менее, %: режим стабилизации: 88, режим Bypass: 97
Масса, кг: 6.2
Мощность, ВА: 3000
Мощность, кВт: 2.1
Относительная влажность, %: 95
Гарантия: 1 год
Перегрузочная способность: от 110% до 150% в течении 30 секунд, более 150% 200 мс
Выходное напряжение, В: 220
Входная частота, Гц: 46...54
Охлаждение: вентиляторы
Форма выходного сигнала: чистый синус
Диапазон входных напряжений(предельный), В: 120 - 295
Процент отклонения выходного напряжения, %: 2
Дополнительно: производство Россия
Дополнительно: может применяться для исправлении формы и стабилизации напряжения электрогенераторов
