Описание
Источники бесперебойного питания переменного напряжения с двойным преобразованием (UPS double conversion, старое обозначение - UPS on-line) серии ДПК предназначены для надежной защиты электрооборудования от любых неполадок в сети, включая искажение или пропадание напряжения сети, а также подавление высоковольтных импульсов и высокочастотных помех, поступающих из сети.
ИБП с двойным преобразованием энергии обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима (питание нагрузки энергией сети) на автономный режим (питание нагрузки энергией аккумуляторной батареи) и наоборот, обеспечивая синусоидальную форму выходного напряжения.
Используются для ответственных потребителей электроэнергии, предъявляющие повышенные требования к качеству электропитания (оборудование вычислительных и телекоммуникационных центров, системы управления технологическим процессом и т.д.), мощность потребления которых не превышает 6000ВА, 10000ВА.
двойное преобразование энергии со стабилизацией выходного напряжения;
синусоидальная форма выходного напряжения;
высокая стойкость к перегрузкам и защита от короткого замыкания в нагрузке;
"холодный" старт;
высокая степень фильтрации помех (наличие EMI фильтра и подавление выбросов (высоковольтных импульсных помех) напряжения;
автотестирование, контроль за состоянием и защита от полного разряда АБ;
автоматический переключатель резерва (Bypass).
возможность параллельной работы до 4 блоков ИБП на общую нагрузку (требуется дополнительная плата интерфейса параллельной работы для каждого блока ИБП).
Средства индикации и управления
светодиодные индикаторы для отображения текущего состояния работы ИБП;
светодиодная линейка для индикации уровня потребляемой мощности (сетевой режим) или заряда АБ (автономный режим);
звуковая сигнализация при аварии сети, перегрузке, неисправности, высокой температуре;
удаленное управление и мониторинг ИБП с персонального компьютера.

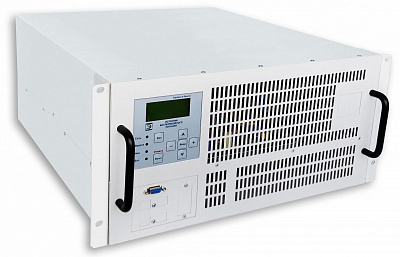

ИБП выполнен в прямоугольном металлическом корпусе высотой 5U, предназначенном для установке в 19" шкаф или стойку;
на боковых стенкам корпуса установлены уголки для крепления ИБП к профилю стойки;
на передней панели UPS расположены кнопки управления инвертором с пиктограммами "ВКЛ" и "ВЫКЛ", светодиодные индикаторы для отображения текущего состояния (режима работы) ИБП и светодиодная индикаторная линейка, указывающая % нагрузки при сетевом режиме или % остаточной емкости батареи при автономном режиме;
на задней панели расположены: автомат защиты, две розетки IEC/SAA для подключения нагрузок мощностью до 2 кВА, клеммная колодка для подключения к питающей сети и нагрузке, разъем для подключения внешнего аккумуляторного модуля, переключатель технического Bypass, коммуникационный порт RS-232 (разъем DB9), крышки отсеков для установки плат интерфейса SNMP и модуля параллельной работы, защитные решетки вентиляторов охлаждения ИБП;
ИБП не имеет встроенной аккумуляторной батареи. Для размещения аккумуляторов рекомендуется использовать напольные аккумуляторные модули.
Режим работы круглосуточный
Рабочая температура,oС +5...+35
Температура хранения, oС -15...+50
Относительная влажность воздуха (при 20 oС), % до 95 (без конденсата)
Рабочая высота над уровнем моря при 40 oC, м до 1000
Степень защиты по ГОСТ 14254-80 IP20 (не герметизирован)
